오늘날 제조 현장에서는 가공 오류로 인한 비용 부담이 점점 커지고 있습니다. 원자재 가격 상승은 물론 장비 가동 비용과 납기 압박까지 더해지면서, 작은 실수도 생산성 저하와 추가 비용으로 이어질 수 있습니다.
이 때문에 CNC 가공을 시작하기 전에 설계 데이터의 정확성을 검증하고 신뢰성을 확보하는 과정이 그 어느 때보다 중요해지고 있습니다.
CAD 모델과 제조 의도, NC 프로그램 간에 불일치가 발생하면 부품 폐기, 장비 가동 중단, 납기 지연 등 다양한 문제가 발생할 수 있습니다.
따라서 가공 전에 CNC 설계 데이터를 검증하는 것은 설계자의 의도가 실제 가공에 정확하게 반영되는지 확인하는 필수적인 과정입니다.
CNC 가공에서 설계 파일의 신뢰성이 왜 중요할까요?
오류는 이러한 과정의 어느 단계에서든 발생할 수 있습니다. CAD 수정 사항이 CAM에 반영되지 않을 수도 있고, 고정구 설정이 실제 현장 조건과 다를 수도 있습니다. 또한 포스트 프로세서의 작은 변경이 예상치 못한 장비 움직임을 유발할 수도 있습니다.
이러한 불일치는 실제 생산 현장에서 큰 비용으로 이어질 수 있습니다. 툴패스가 누락되거나 과미삭이 발생할 수 있습니다. 가공이 불가능한 형상이 초기 검토 과정에서 발견되지 않을 수 있고, 툴패스가 설계 의도를 제대로 반영하지 못할 수도 있습니다. 또한 포인트 클라우드나 불러온 서피스 데이터가 솔리드 모델과 일치하지 않는 경우도 발생할 수 있습니다.
초도품 가공 실패는 시간과 소재를 낭비하고, 장비 가동률을 낮추며, 납기 일정에도 영향을 미칩니다. CNC 설계 파일을 조기에 검증하기 위해 NC 검증 과정을 도입하면 이러한 위험을 줄이고, 전체 가공 프로세스에 대한 신뢰성을 높일 수 있습니다.
흔히 발생하는 설계 데이터와 가공 데이터 간 불일치
-4.svg){kind=small}
최신 CAD 수정 사항 미반영
소재 정의 불일치
설계 의도와 일치하지 않는 툴패스
서피스 또는 포인트 클라우드 데이터 불일치
확인되지 않은 충돌 및 과/미삭
NC 프로그램 검증 소프트웨어는 어떻게 작동할까요?
효과적인 NC 프로그램 검증 소프트웨어는 실제 가공 결과가 원본 설계 데이터와 일치하는지 확인하는 역할을 합니다. 이 과정은 실제 NC 코드를 기반으로 전체 장비 시뮬레이션을 수행하는 데서 시작됩니다. 단순히 툴패스가 정상적으로 실행되는지만 확인하는 것이 아니라, 해당 툴패스가 설계 의도대로 형상을 생성하는지까지 검증합니다.
Vericut의 AUTO-DIFF™ 모듈은 이러한 검증 과정의 핵심 기능 중 하나입니다. AUTO-DIFF™는 시뮬레이션된 가공 결과를 원본 CAD 모델 또는 서피스 데이터와 직접 비교할 수 있도록 지원합니다.
AUTO-DIFF™는 과미삭, 툴패스 누락, 그리고 각종 편차를 검증하는 기능입니다. 솔리드 모델, 서피스 데이터, 포인트 클라우드 데이터를 모두 지원하므로, 설계 데이터 형식에 관계없이 실제 가공 전에 정확성을 확인할 수 있습니다.

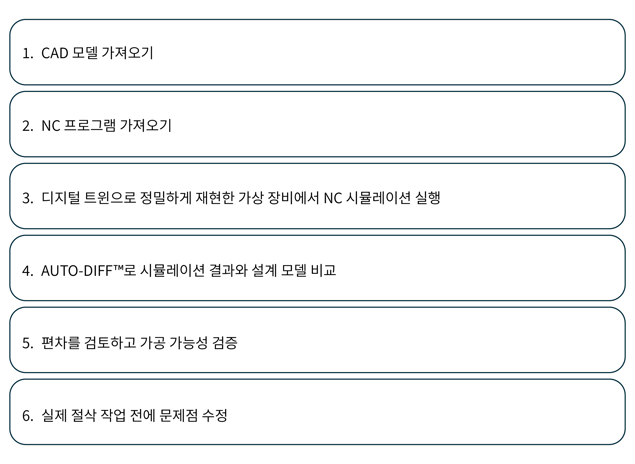

일반적인 가공 전 검증 프로세스
시뮬레이션 기반의 이 검증 과정은 가공 오류를 줄이고, 설계 의도가 실제 가공 결과에 정확히 반영되도록 합니다.
AUTO-DIFF™를 통한 설계 파일 검증의 이점
초도품 오류 감소
가공 불량 및 소재 낭비 감소
장비 생산성 향상
NC 프로그램 신뢰도 향상
보고 및 이력관리 강화
부서 간 협업 효율화
"Vericut 시뮬레이션은 장비 손상 위험을 미리 검증해 주고, AUTO-DIFF™는 부품이 제대로 가공되었는지 확인해 줍니다. 덕분에 관련된 모든 사람이 시간과 스트레스, 비용을 크게 줄일 수 있습니다."
케이셋 카슨
CNC 프로그래머, NobleTek

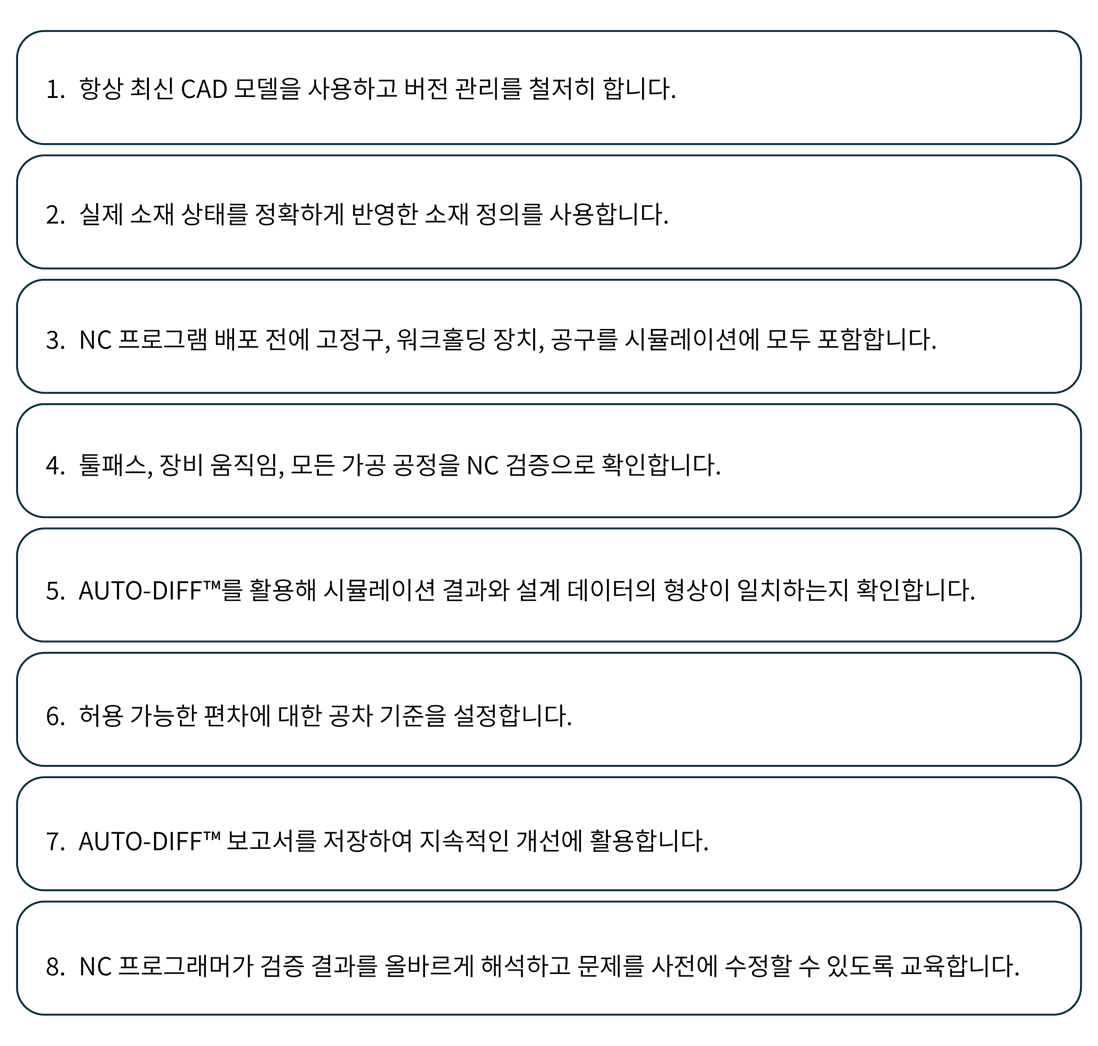

설계 데이터 신뢰성 확보를 위한 모범 사례
설계 데이터와 실제 가공 결과 간의 정확도를 높게 유지하는 기업들은 공통적으로 체계적인 검증 워크플로우를 운영합니다. 각 단계에서 CAD/CAM 검증을 철저히 수행함으로써 오류를 사전에 차단하고, 가공 품질의 일관성을 확보할 수 있습니다.
AUTO-DIFF™와 Vericut 검증으로 설계 데이터 신뢰성 확보하기
검증 중심의 접근 방식은 도입이 쉽고, 생산 규모가 커져도 효과적으로 적용할 수 있습니다.
먼저 고부가가치 부품, 복잡한 형상, 또는 엄격한 품질 요구사항이 적용되는 작업부터 시작해 보십시오. CAD 설계부터 CAM 프로그래밍, 포스트프로세싱에 이르는 전체 워크플로우에 검증 프로세스를 통합하고, Vericut CNC 시뮬레이션 및 검증을 수행한 후 AUTO-DIFF™를 통해 설계 데이터와 가공 결과를 비교·검증할 수 있습니다.
NC 프로그램을 생산 현장에 배포하기 전에 설계 데이터 검증을 수행하도록 내부 표준을 수립하는 것이 중요합니다.
AUTO-DIFF™가 귀사의 가공 프로세스를 어떻게 향상시킬 수 있는지 확인하고 싶다면, 지금 Vericut 데모를 신청해 보세요.
